DMI2201B(D/A  Converter board)

1. Introduction

본 Digital to Analog Converter(DAC) Board는 DSP(TMS329C543)을 Processor로 하여

Digital 값을 전압 또는 전류 값으로 바꾸어 Moter Control 등 각종 Analog값(온도,유량,

압력,소음,진동)을 조정하도록 되어있다.

각종 Analog값(온도,유량,압력,소음,진동)은 각종 Analog Controller를 통해 조정된다.

각종 Analog Controller는 대부분 전압 또는 전류 값에 의해 조정된다.

여기에 필요한 전압 또는 전류 값은 DAC 소자를 통해 Digital 값을 변환하므로 조정된다.

여기에 필요한 Digital 값은 DSP(TMS320C543)에서 제공한다.

또한 필요한 경우 PC에서 입력 받기도 하고 ADC Board에서 입력된 값을 Digital Signal

Processing (평균치,RMS 값,FFT) 하여 결과를 Digital 값우로 사용할 수도 있다.

본 DAC Board는 크게 Digital(Processor) Part 와 Analog(D/A) Part로 나뉜다.

Digital Part는 DSP(TMS320C543)와 Digital 주변회로로 나누는데,

본 Board에서는 CPU를 Ti사의 DSP인 "TMS320C543-40"를 사용하였는데, 이유는 뛰어난

신뢰성과 다양한 성능 및 폭 넓은 확장성 때문이다.

본 Board에서 사용하는 Memory의 용량은 128K*16Bits이고 PC와 Data를 주고 받는데는

256*16bit의 Fifo Memory 소자를 사용한다.

Analog Part는 D/A와 D/A 주변회로로 나뉜다.

본 Board에서 DAC 소자는 Analog Device사의 AD7537을 사용하여 뛰어난 신뢰성과 빠른 속도의

Digital to Analog Conversion을 구현한다.

또한 Amplifier 소자는 Analog Device 사의 AD712를 사용하여 -10Volt에서 +10Volt 까지의 출력을

구현한다. 여기 출력을 Analog Device  사의 AD694의 입력에 붙여 4mA에서 20mA까지의 출력을

구현한다.

본 DAC Board는 위의 설명된 회로가 4 channel 로 구현되고, Current와 Voltage의 출력 선택은

Jumper로 Setting 하도록 되어 있다.

DSP(TMS320C543)와 PC 와의 통신은 간단한 Data 또는 Command는  Command Port를 통해

많은 Data는 Fifo Memory를 사용하는 Data Port를 열어서 통신한다.

2.Specification

항목

사양

Processor

1.CPU : DSP-TMS320C543

2.Speed : 40MHz

3.Auto Buffered Serial Port : 1Port

4.Serial Port : 1Port

Processor Memory

1.Program Memory : 64k*16Bite

2.Data Memory : 64k*16Bite

Fifo Memory

Size : 256 * 16 Bite

Command Port

16 Bite

Analog to Digital

1.Chip : AD667

2.Resolution : 16 Bit (Include Sing Bit)

3.Input Range : - 16 V ~ +16 V

4.Maximum Reading Rate : 100 KSample/sec.

5.Input Voltage Protection : -70 V ~ +70 V

6.Input Impedance : 100 Mohm

7.Temperature Coefficient : 25PPM/C(Max.)

Mux

1.Input Channel : 16 channel

2.On Switching Time : 16 nec

3.Off Switching Time : 15 nec

Dip Switch

1.On/On   : 240h

2.On/Off   : 280h

3.Off/On   : 320h

4.Off/Off   : 340h

전원

-5 Volt ~ +5 Volt, -12 Volt ~ +12 Volt

PCB

240mm x 130mm 4층 애폭시 기판

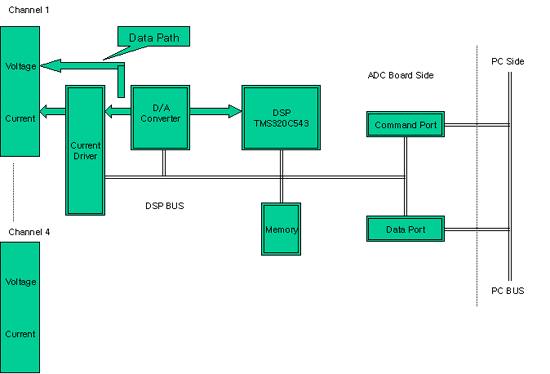

3.Block Diagram

4.Software Application
